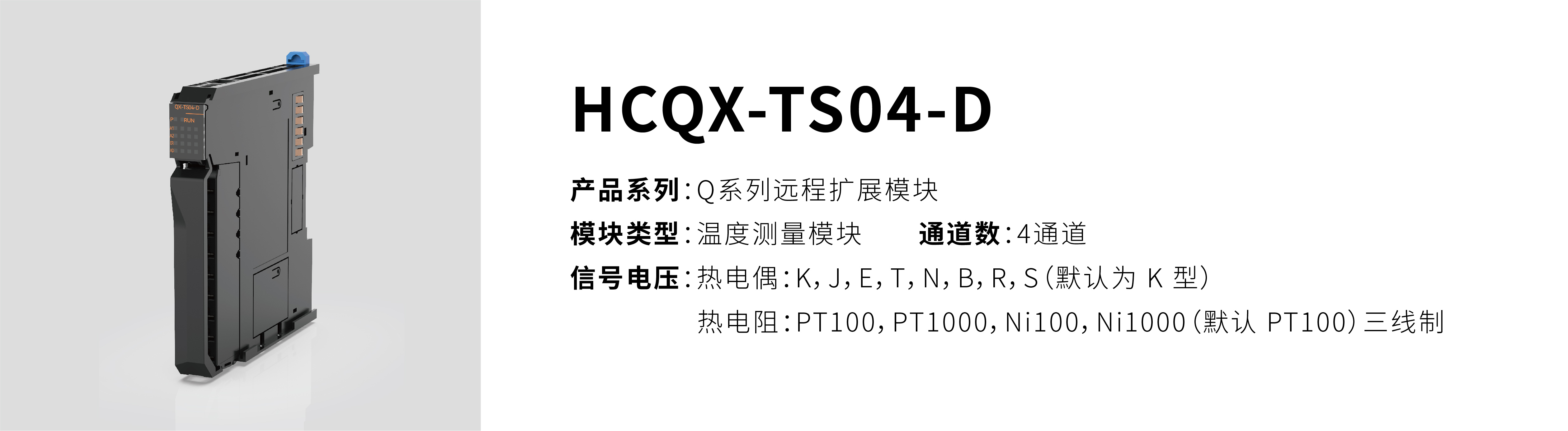

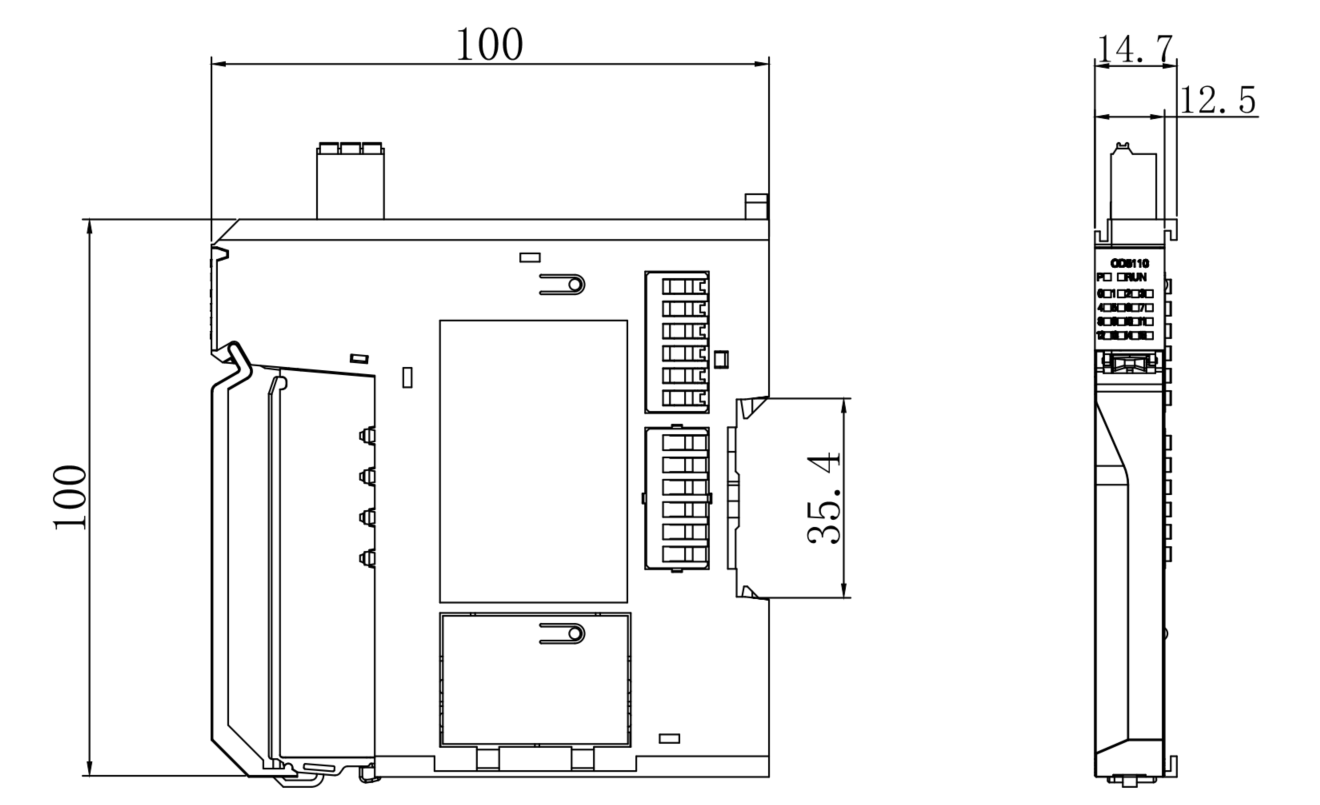

HCQX-TS04-D4
模块种类
温度测量模块：HCQX-TS04-D
功能特点
1、支持热电偶及热电阻传感器输入
2、0.1 °C per digit ，0.1℉ per digit 分辨率
3、转换时间约为100ms~1.3s
4、12mm超窄机身，节省空间
5、连接器设计，方便用户修理更换设备
系统电气规格
|
项目 |
规格 |
|
|
绝缘电压 |
控制对信号 |
AC500V60s |
|
绝缘电阻 |
控制对信号 |
1MΩ |
|
漏电流（输入对外壳） |
1mA |
|
|
电磁兼容性要求 |
静电放电 |
接触±4kV, 空气±8kV, |
|
电快速脉冲群 |
±2kV 5~100kHz |
|
|
浪涌 |
DC500V |
|
环境规格
|
项目 |
规格 |
|
工作温度 |
0~55°C |
|
储存温度 |
-25~75℃ |
|
相对湿度 |
95%无冷凝 |
|
海拔高度 |
2km以下 |
|
大气压力 |
108kPa~66kPa |
|
耐噪音 |
±2kV 5~100kHz |
|
正弦振动 |
9Hz<f<100Hz， 1.0加速度，恒定振幅 |
|
跌落 |
1m，10次包装运输 |
QBUS电源输入规格
|
项目 |
规格 |
|
控制端额定电源 |
DC 12V |
|
输入电压范围 |
DC 10.8V~13.2V |
|
最大消耗电流 |
100mA/12V |
|
信号端额定电源 |
DC 24V |
|
输入电压范围 |
DC 20.4V~28.8V |
性能规格（HCQX-TS04-D）
|
项目 |
规格 |
|
输入通道 |
4 |
|
电压输入（两路） |
DC24 V (±20%)，通过E-BUS（消耗功率1W） |
|
信号电压 |
热电耦：K，J，E，T，N， B，R，S（默认为K型） 热电阻：PT100，PT1000，Ni100，Ni1000（默认PT100）三线制 |
|
设置 |
不需要设置地址，可通过codesys进行配置；功能设置有超限检测，断线检测，采样周期设置，传感器类型设置，输入滤波设置和温度单位转换设置 |
|
输入滤波限制频率 |
典型1Khz；取决于传感器类型，转换时间和长度 |
|
分辨率 |
0.1 °C per digit ，0.1℉ per digit |
|
TC测试时预热时间 |
30分钟 |
|
通道数据更新时间 |
大约4个通道需要1ms |
|
转换时间 |
约100ms~1.3s，根据配置和过滤器设置，提供断线检测（默认开）耗时460ms。 TC时间：100ms*开启通道数*本通道滤波次数。 PT时间：200ms*开启通道数*本通道滤波次数。 |
|
测量误差（总误差范围） |
TC：< ± 0,3 % (满量程） PT：<±0.5℃ |
