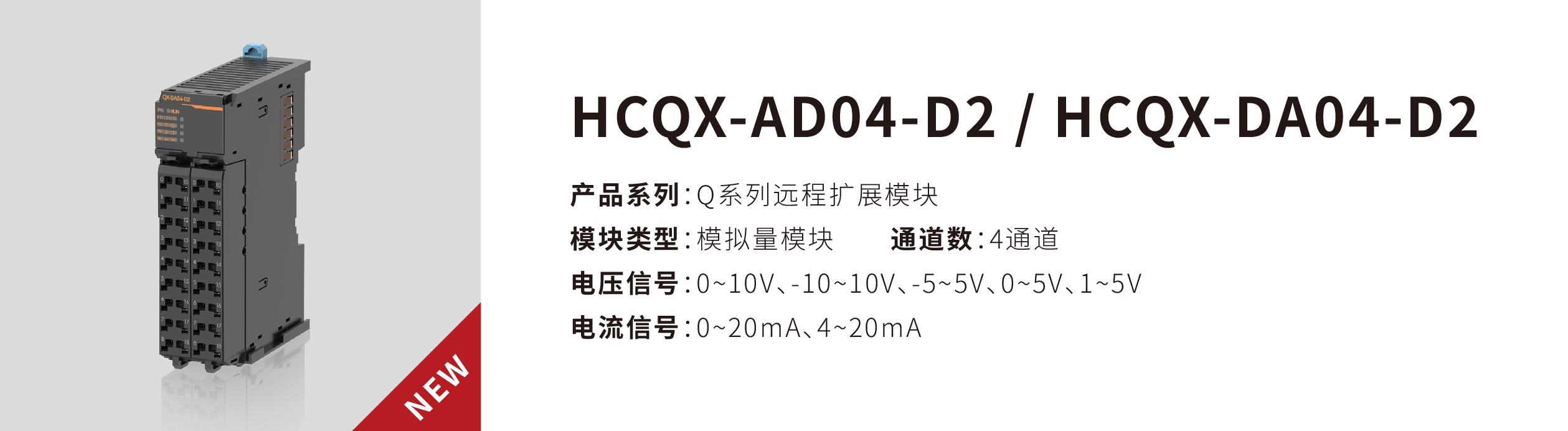

HCQX模拟量模块


模块种类

模拟量输入模块:HCQX-AD04-D

模拟量输出模块:HCQX-DA04-D

功能特点

1、信号电压:0~10V、-10V~10V、-5V~5V、0~5V、1~5V

2、信号电流:0~20mA、4~20mA

3、16位分辨率

4、12mm超窄机身,节省空间

5、连接器设计,方便用户修理更换设备

系统电气规格

项目

规格

绝缘电压

控制对信号

 ACŸ500VŸ60s

绝缘电阻

控制对信号

 1MΩ

漏电流(输入对外壳)

 1mA

电磁兼容性要求

静电放电

 接触±4kV,  空气±8kV,

电快速脉冲群

 ±2kV  5~100kHz

浪涌

 DC500V


环境规格

项目

规格

工作温度

0~55°C

储存温度

-25~75

相对湿度

95%无冷凝

海拔高度

2km以下

大气压力

 108kPa~66kPa

耐噪音

±2kV  5~100kHz

正弦振动

9Hz<f<100Hz1.0加速度,恒定振幅

跌落

1m10Ÿ包装运输

QBUS电源输入规格

项目

规格

控制端额定电源

DC 12V

输入电压范围

DC 10.8V~13.2V

最大消耗电流

100mA/12V

信号端额定电源

DC 24V

输入电压范围

DC 20.4V~28.8V


模拟量输入模块规格(HCQX-AD04-D)

项目

规格

输入通道

4

信号电压

0~10V-10~10V-5~5V0~5V1~5V

电压输入内阻

> 200 kΩ

信号电流

0~20mA4~20mA

电流输入内阻

250Ω

输入滤波限制频率

5Khz(二阶滤波器)

分辨率

16

通道数据更新时间

大约4个通道需要1ms

测量误差(总误差范围)

< ± 0,3 % (满量程)0.8%(电流)


模拟量输出模块规格(HCQX-DA04-D)

项目

规格

输出通道

4

信号电压

0~10V-10~10V-5~5V0~5V1~5V

信号电流

0~20mA4~20mA

精确度

± 0.3 % 相对于满刻度值

分辨率

16位

通道数据更新时间

1ms

电压负载

> 5 kΩ

电流负载

< 350Ω

过程映像位宽

输出 4 x 16 位数据

配置

没有地址设定, 通过CODESYS系统管理配置


HCQX-AD/DA04-D扩展模块安装尺寸
