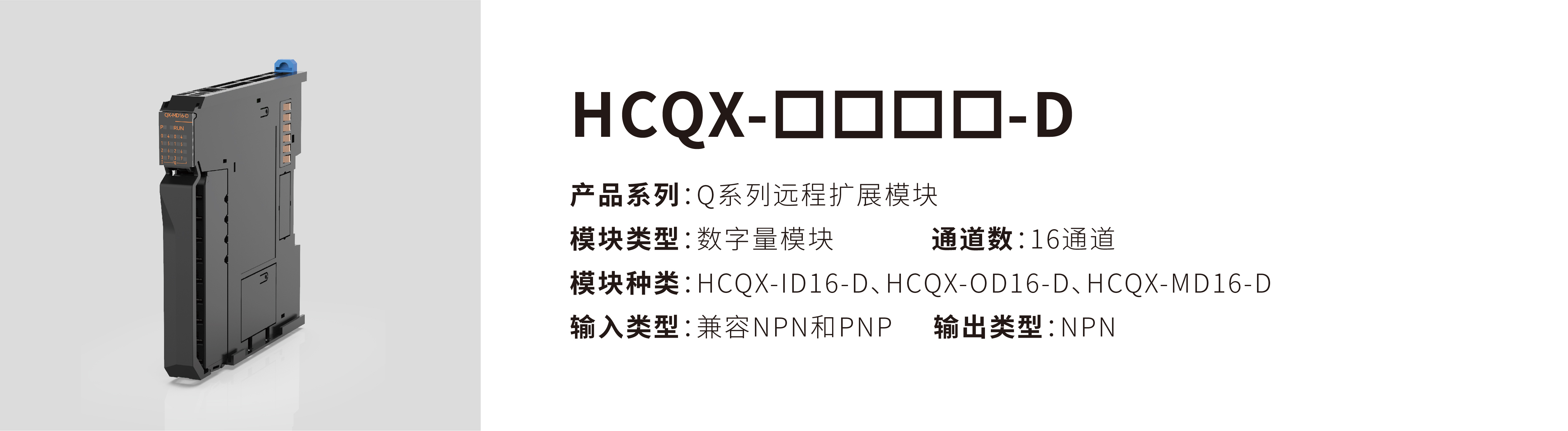

HCQX-PG04-D2
功能特点
1、输入支持NPN和PNP接法
2、输出支持NPN接法
3、12mm超窄机身，节省空间
4、连接器设计，方便用户修理更换设备

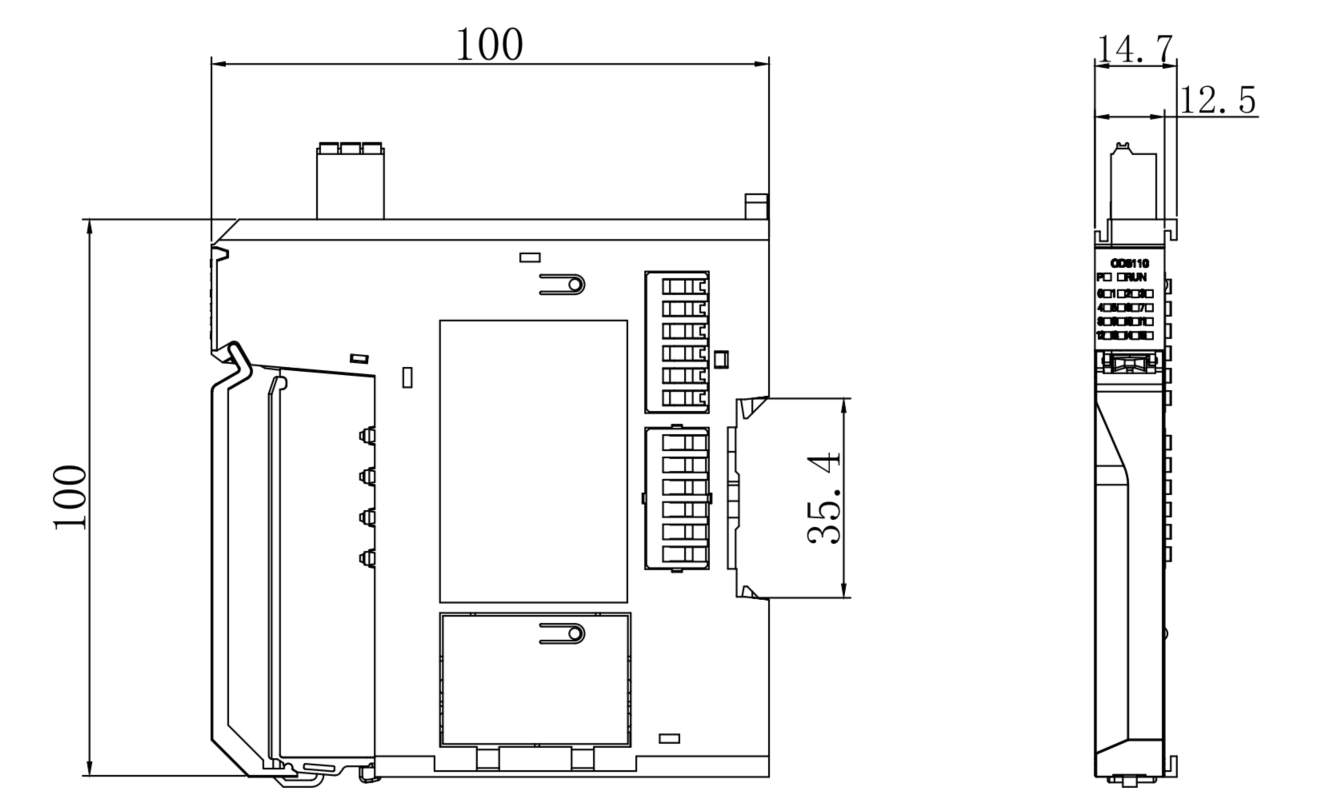

系统电气规格
|
项目 |
规格 |
|
|
绝缘电压 |
控制对信号 |
AC500V60s |
|
绝缘电阻 |
控制对信号 |
1MΩ |
|
漏电流（输入对外壳） |
1mA |
|
|
电磁兼容性要求 |
静电放电 |
接触±4kV, 空气±8kV, |
|
电快速脉冲群 |
±2kV 5~100kHz |
|
|
浪涌 |
DC500V |
|
环境规格
|
项目 |
规格 |
|
工作温度 |
0~55°C |
|
储存温度 |
-25~75℃ |
|
相对湿度 |
95%无冷凝 |
|
海拔高度 |
2km以下 |
|
大气压力 |
108kPa~66kPa |
|
耐噪音 |
±2kV 5~100kHz |
|
正弦振动 |
9Hz<f<100Hz， 1.0加速度，恒定振幅 |
|
跌落 |
1m，10次包装运输 |
QBUS电源输入规格
|
项目 |
规格 |
|
控制端额定电源 |
DC 12V |
|
输入电压范围 |
DC 10.8V~13.2V |
|
最大消耗电流 |
100mA/12V |
|
信号端额定电源 |
DC 24V |
|
输入电压范围 |
DC 20.4V~28.8V |
数字量输入模块规格（HCQX-ID16-D）
|
项目 |
规格 |
|
输入点数 |
16 |
|
输入形式 |
兼容NPN与PNP |
|
输入电压范围 |
DC 24V（+20%~-15%） |
|
输入信号电流 |
7mA / DC24V |
|
输入电阻 |
4.86kΩ |
|
输入ON灵敏度电流 |
5.35mA以上 |
|
输入OFF灵敏度电流 |
2.1mA以下 |
|
输入电压阈值 |
VIH_Min：15V VIL_Max：5V |
|
输入频率响应 |
5kHz |
|
输入响应时间 |
0.1ms以下 |
|
脉冲波形 |
脉宽：100us以上 上升/下降沿：50us以下 |
|
接线方式 |
2线式，公共端共用 |
|
公共方式 |
每8个点使用一个公共端 |
|
隔离电压等级 |
1.5kVrms |
数字量输出模块规格（HCQX-OD16-D）
|
项目 |
规格 |
|
输出点数 |
16 |
|
外部电源范围 |
DC 5V~30V |
|
输出形式 |
NPN型 |
|
最大负载电流 |
0.25A/点 2A/8点 |
|
ON时压降 |
1V以下 |
|
OFF时漏电流 |
0.1mA/DC 24V |
|
输出响应频率 |
5kHz |
|
输出响应时间 |
0.1ms以下 |
|
接线方式 |
2线式，公共端共用 |
|
公共方式 |
每8个点使用一个公共端 |
|
隔离电压等级 |
1.5kVrms |
数字量混合模块规格（HCQX-MD16-D）
|
项目 |
规格 |
|
输入点数 |
8 |
|
输出点数 |
8 |
|
输入形式 |
兼容NPN与PNP |
|
输出形式 |
NPN型 |
|
输入电压范围 |
DC 24V（+20%~-15%） |
|
输入信号电流 |
7mA / DC24V |
|
输入电阻 |
4.86kΩ |
|
输入ON灵敏度电流 |
5.35mA以上 |
|
输入OFF灵敏度电流 |
2.1mA以下 |
|
输入电压阈值 |
VIH_Min：15V VIL_Max：5V |
|
输入频率响应 |
5kHz |
|
输入响应时间 |
0.1ms以下 |
|
外部电源范围 |
DC 5V~30V |
|
最大负载电流 |
0.25A/点 2A/8点 |
|
ON时压降 |
1V以下 |
|
OFF时漏电流 |
0.1mA/DC 24V |
|
输出响应频率 |
5kHz |
|
输出响应时间 |
0.1ms以下 |
|
脉冲波形 |
脉宽：100us以上 上升/下降沿：50us以下 |
|
接线方式 |
2线式，公共端共用 |
|
公共方式 |
每8个点使用一个公共端 |
|
隔离电压等级 |
1.5kVrms |
