控制产品介绍
HCQX数字量模块
模块种类
数字量输入模块：HCQX-ID16-D、HCQX-ID16-D2 、HCQX-ID32-D2
数字量输出模块：HCQX-OD16-D、HCQX-OD16-D2 、HCQX-OD32-D2、HCQX-OD16-D2-PNP、HCQX-OD32-D2-PNP
数字量混合模块：HCQX-MD16-D、HCQX-MD16-D2 、HCQX-MD32-D2、HCQX-MD16-D2-PNP、HCQX-MD32-D2-PNP
功能特点
1、输入支持NPN和PNP接法
2、标准版本输出支持NPN接法、非标版本输出支持PNP接法

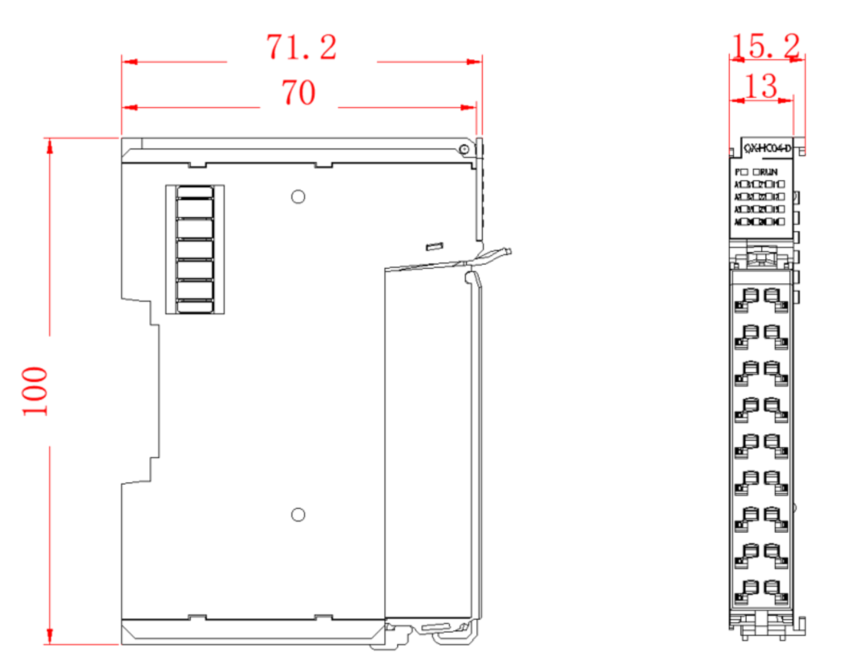

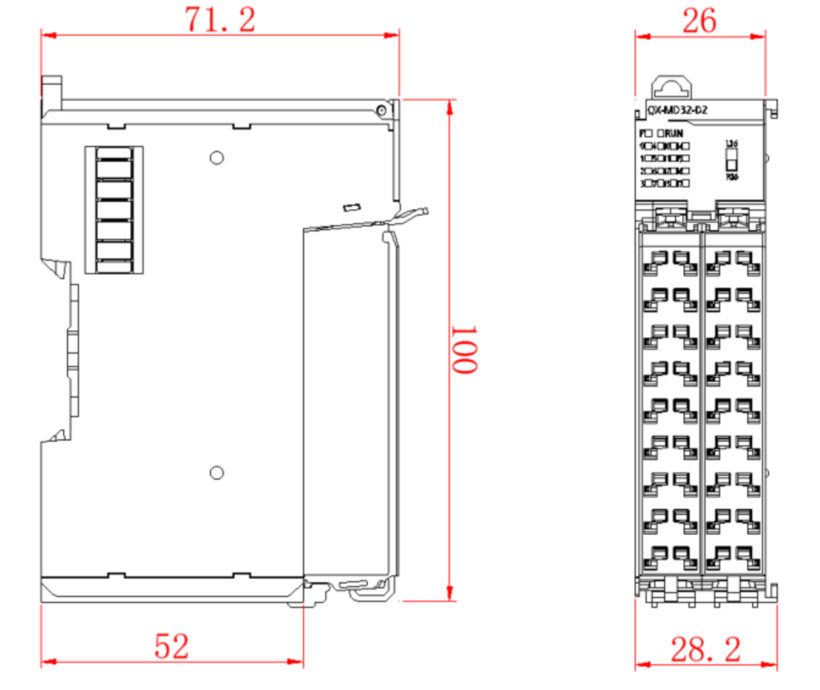

3、13mm超窄机身，节省空间
4、连接器设计，方便用户修理更换设备
系统电气规格
| 项目 | 规格 | |
| 绝缘电压 | 控制对信号 | AC·500V·60s |
| 绝缘电阻 | 控制对信号 | 1MΩ |
| 漏电流（输入对外壳） | 1mA | |
| 电磁兼容性要求 | 静电放电 | 接触±4kV, 空气±8kV, |
| 电快速脉冲群 | ±2kV 5~100kHz | |
| 浪涌 | DC500V | |
环境规格
| 项目 | 规格 |
| 工作温度 | 0~55°C |
| 储存温度 | -25~75℃ |
| 相对湿度 | 95%无冷凝 |
| 海拔高度 | 2km以下 |
| 大气压力 | 108kPa~66kPa |
| 耐噪音 | ±2kV 5~100kHz |
| 正弦振动 | 9Hz<f<100Hz，1.0加速度，恒定振幅 |
| 跌落 | 1m，10次·包装运输 |
电源规格
| 项目 | 规格 |
| 控制端额定电源 | DC12V |
| 最大消耗电流 | 100mA/12V |
| 信号端额定电源 | DC 24V |
| 输入电压范围 | DC 20.4V~28.8V |
数字量输入模块规格
| 项目 | 规格 |
| 输入点数 | 16，32 |
| 输入形式 | 兼容NPN与PNP |
| 输入电压范围 | DC 24V（+20%~-15%） |
| 输入信号电流 | 7mA / DC24V |
| 输入电阻 | 4.86kΩ |
| 输入ON灵敏度电流 | 5.35mA以上 |
| 输入OFF灵敏度电流 | 2.1mA以下 |
| 输入电压阈值 | VIH_Min：15V VIL_Max：5V |
| 输入频率响应 | 5kHz |
| 输入响应时间 | 0.1ms以下 |
| 脉冲波形 | 脉宽：100us以上 上升/下降沿：50us以下 |
| 接线方式 | 2线式，公共端共用 |
| 公共方式 | 每8个点使用一个公共端 |
| 隔离电压等级 | 1.5kVrms |
数字量输出模块规格
|
项目 |
规格 |
|
输出点数 |
16，32 |
|
外部电源范围 |
DC 5V~30V |
|
输出形式 |
标准版本支持NPN型输出，非标版本支持PNP型输出 |
|
最大负载电流 |
0.25A/点 2A/8点 |
|
ON时压降 |
1V以下 |
|
OFF时漏电流 |
0.1mA/DC 24V |
|
输出响应频率 |
5kHz |
|
输出响应时间 |
0.1ms以下 |
|
接线方式 |
2线式，公共端共用 |
|
公共方式 |
每8个点使用一个公共端 |
|
隔离电压等级 |
1.5kVrms |
数字量混合模块规格
|
项目 |
规格 |
|
输入点数 |
8，16 |
|
输出点数 |
8，16 |
|
输入形式 |
兼容NPN与PNP |
|
输出形式 |
标准版本支持NPN型输出，非标版本支持PNP型输出 |
|
输入电压范围 |
DC 24V（+20%~-15%） |
|
输入信号电流 |
7mA / DC24V |
|
输入电阻 |
4.86kΩ |
|
输入ON灵敏度电流 |
5.35mA以上 |
|
输入OFF灵敏度电流 |
2.1mA以下 |
|
输入电压阈值 |
VIH_Min：15V VIL_Max：5V |
|
输入频率响应 |
5kHz |
|
输入响应时间 |
0.1ms以下 |
|
外部电源范围 |
DC 5V~30V |
|
最大负载电流 |
0.25A/点 2A/8点 |
|
ON时压降 |
1V以下 |
|
OFF时漏电流 |
0.1mA/DC 24V |
|
输出响应频率 |
5kHz |
|
输出响应时间 |
0.1ms以下 |
|
脉冲波形 |
脉宽：100us以上 上升/下降沿：50us以下 |
|
接线方式 |
2线式，公共端共用 |
|
公共方式 |
每8个点使用一个公共端 |
|
隔离电压等级 |
1.5kVrms |
