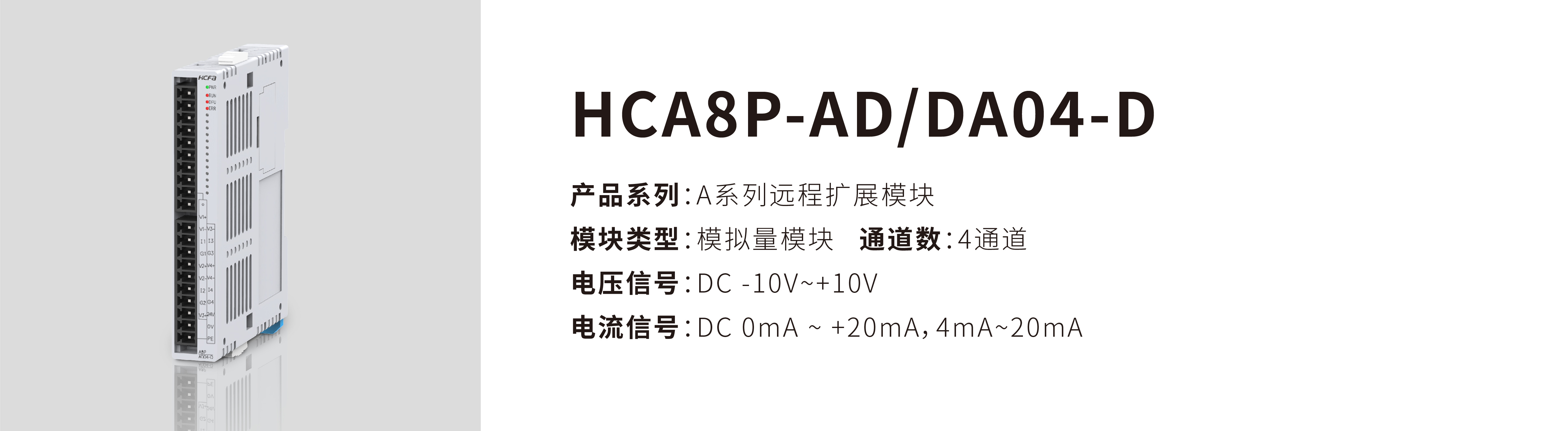

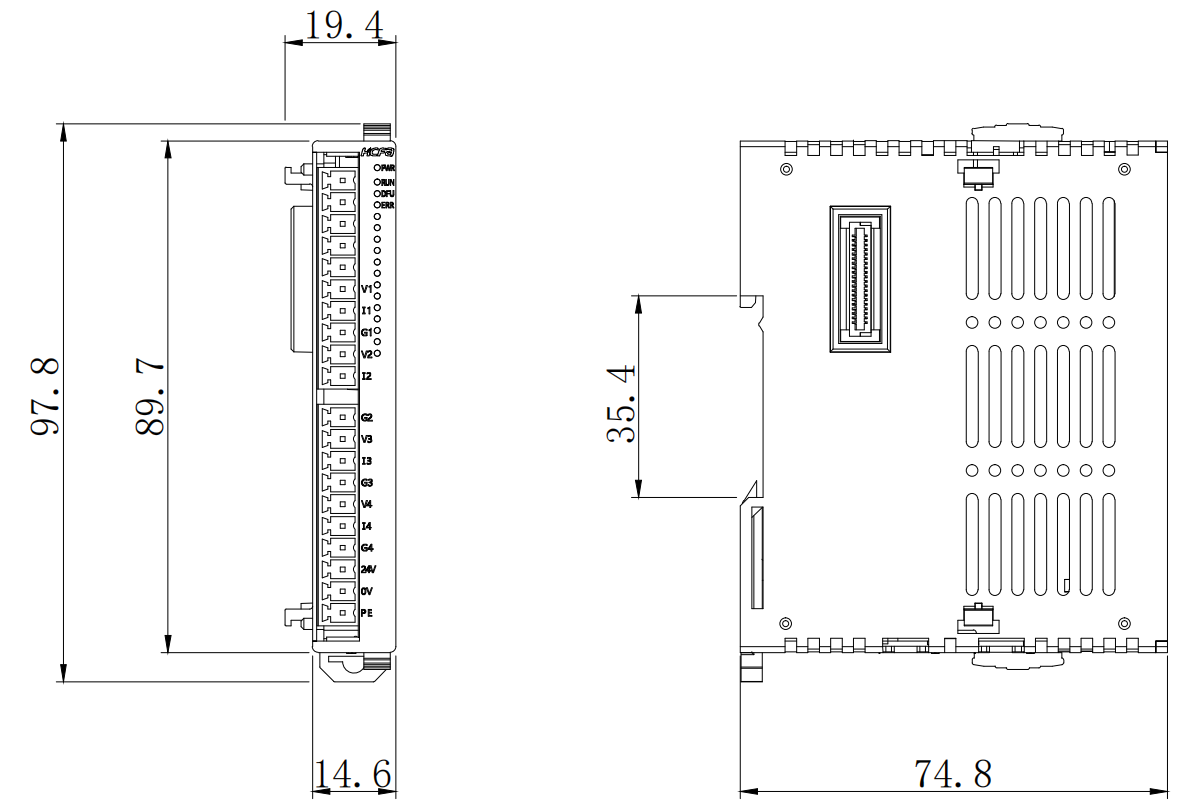

HCA8P模拟量模块
模块种类
模拟量输入模块：HCA8P-AD04-D
模拟量输出模块：HCA8P-DA04-D
功能特点
1、信号电压：-10V~10V
2、信号电流：0~20mA、4~20mA
3、模拟量输入电压支持单端和差分输入；模拟量输出电压支持单端输出
系统电气规格
|
项目 |
规格 |
||||
|
耐电压 |
AC1000V 1分钟电源端子和输入/输出端子之间以及外部端子和外壳之间 |
||||
|
抗噪声 |
1500Vp-p或以上，脉冲宽度1μs，50ms（基于噪声模拟器）符合IEC标准（IEC61000-4-2/3/4/6） |
||||
|
抗振性 |
安装情况 |
频率（Hz） |
加速度（m/s2） |
单振幅（mm） |
X、Y、Z方向各10次（合计各80） |
|
DIN导轨安装时 |
10~57 |
—— |
0.035 |
|
|
|
57~150 |
4.9 |
—— |
|
||
|
隔离阻抗 |
50MΩ或以上（通过 DC500V 兆欧表在电源端子和输入输出端子之间及所有外部端子和外壳之间测量） |
||||
|
IP 防护等级 |
IP20 |
||||
|
使用环境 |
Max. 50℃，灰尘和腐蚀性气体少 |
||||
|
使用高度 |
2000m（80kPa） |
||||
|
污染度 |
2，一般情况下只有非导电性污染，但也应预料到 凝露偶尔造成的暂时的导电性 |
||||
模拟量输入模块规格
- 电源模块规格
|
项目 |
规格 |
|
A/D转换回路驱动电源 |
DC24V+10% 100mA（需要从端子排供电DC24V） |
|
CPU部分驱动电源 |
DC5V 100mA（由基本单元内部供电，因此不需要准备电源） |
- 技术规格
|
项目 |
HCA8P-AD04技术规格 |
|
|
电压输入 |
电流输入 |
|
|
模拟量输入范围 |
DC -10V~+10V |
DC 0mA ~ +20mA,4mA~20mA |
|
最大绝对输入 |
±15v |
0~30mA |
|
数字量输出 |
10进制数 |
10进制数 |
|
分辨率 |
0.32mV（20Vx1/64000） 2.5mV（20Vx1/8000） |
1.25μA（40mAx1/32000） 5.00μA（40mAx1/8000） |
|
综合精度 |
环温25℃±5℃ 满量程20V±0.3%（±60mV） 环温0℃~55℃ 满量程20V±0.3%（±100mV） |
环温25℃±5℃ 满量程20mA±0.3%（±100uA） 环温0℃~55℃ 满量程20mA±0.3%（±200uA） |
|
AD转换时间 |
500us*使用通道数*平均次数 |
|
模拟量输出模块规格
- 电源模块规格
|
项目 |
规格 |
|
A/D转换回路驱动电源 |
DC24V+10% 100mA（需要从端子排供电DC24V） |
|
CPU部分驱动电源 |
DC5V 100mA（由基本单元内部供电，因此不需要准备电源） |
- 技术规格
项目 |
HCA8P-DA04技术规格 |
|
|
电压输入 |
电流输入 |
|
|
模拟量输入范围 |
DC -10V~+10V |
DC 0mA ~ +20mA,4mA~20mA |
|
偏置值*1 |
-10V~+9V*2 |
0mA~17mA*3 |
|
增益值*1 |
-9V~+10V*2 |
3mA~30mA*3 |
|
数字量输入 |
带符号16位二进制 |
15位二进制 |
|
分辨率 |
0.32mV（20V/64000） |
0.63μA（20mA/32000） |
|
综合精度 |
环温25℃±5℃ 满量程20V±0.3%（±60mV） 环温0℃~55℃ 满量程20V±0.3%（±100mV） |
环温25℃±5℃ 满量程20mA±0.3%（±100uA） 环温0℃~55℃ 满量程20mA±0.3%（±200uA） |
|
DA转换时间 |
1ms（与使用通道数无关） |
|
|
绝缘方式 |
模拟量输出部分和可编程控制器之间，通过光耦隔离 模拟量输出部分和电源之间，通过DC/DC转换器隔离 各ch（通道）间不隔离 |
|
|
输入输出占用点数 |
8点（在输入、输出点数中的任意一侧计算点数） |
|
