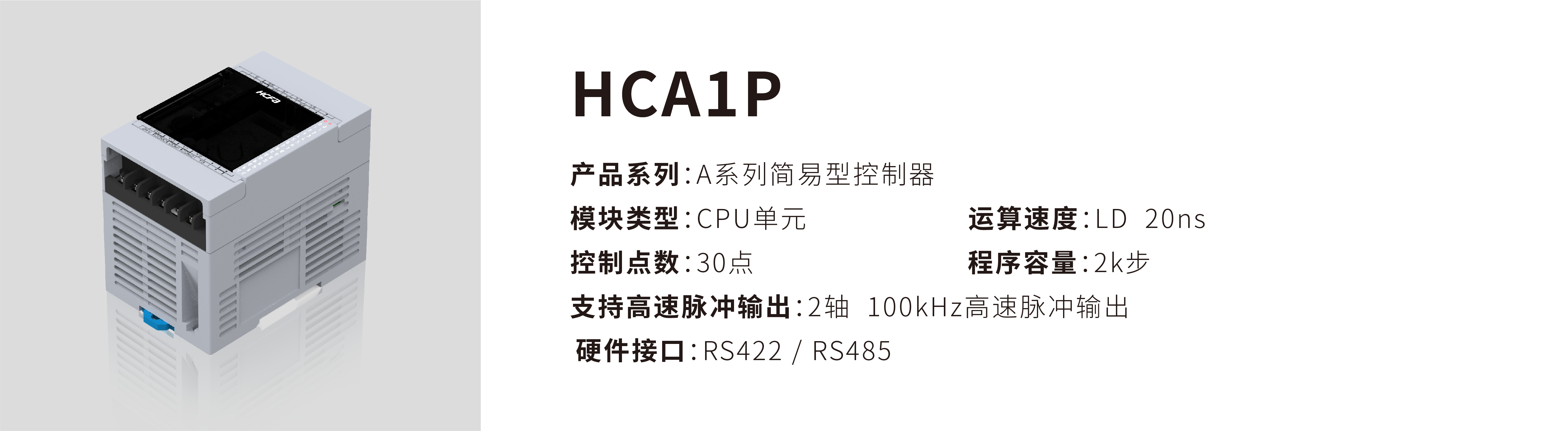

HCA1P
模块种类
晶体管输出：HCA1P-8X6YT-A、HCA1P-8X6YT-D、HCA1P-12X8YT-A、HCA1P-12X8YT-D、HCA1P-16X14YT-A、HCA1P-16X14YT-D
继电器输出：HCA1P-8X6YR-A、HCA1P-8X6YR-D、HCA1P-12X8YR-A、HCA1P-12X8YR-D、HCA1P-16X14YR-A、HCA1P-16X14YR-D
高速高配
1、2k步程序容量、可安装带程序传送功能的存储盒（最大2k步）
2、基本指令运算速度：0.5~0.7μs/指令，应用指令运算速度：3.7μ~100μs/指令
3、支持高速脉冲输入输出
通讯兼容
1、支持标准Modbus RTU协议
2、支持RS485/RS422接口
3、支持Modbus主从模式
高易用性
支持BD板扩展少量输入输出点或者模拟量输入输出
运动控制
1. 支持2轴运动
2. 控制点数30点
环境规格
|
项目 |
规格 |
|
工作温度 |
0 to 55℃ |
|
储存温度 |
-25 to 70℃ (无结露) |
|
相对湿度 |
10% to 95% (无结露) |
|
海拔高度 |
2,000 m max. |
|
电磁干扰 |
EFT 2KV（电源、信号线） |
|
振动 |
5～8.4Hz 振幅3.5mm、8.4～150Hz、加速度9.8m/s2 以每分钟一倍频的速率扫描，X、Y、Z方向各扫描10次 |
|
冲击（碰撞） |
147m/s2 X、Y、Z方向各3次 |
|
防污染等级 |
污染度２ |
|
防护等级 |
IP20 |
|
冷却方式 |
自然风冷 |
|
安装方式 |
导轨安装 35mm |
电源规格
|
项目 |
规格 |
|
电源规格 |
AC电源型：AC100~240V DC电源型：DC24V±20% |
|
耗电量 |
AC电源型：19W（8X6Y），20W（12X8Y），21W（16C14Y） DC电源型：6.5W（8X6Y），7W（12X8Y），8W（16C14Y） |
|
冲击电流 |
AC电源型：最大15A 5ms以下/AC 100V，最大25A 5ms以下/AC200V DC电源型：最大10A 100μs/DC24V |
|
输入规格 |
DC 24V 7mA/5mA 无电压触点、或者NPN开集电极晶体管输入 |
| 输出规格 |
继电器输出型：2A/1点、8A/4点COM AC 250V，DC 30V以下 晶体管输出型：0.5A/1点、0.8A/4点COM DC5~30V |
| 输入输出扩展、特殊模块 |
通过安装功能扩展板，可以扩展少量点数的输入输出或者扩展模拟量输 入输出 |
性能规格
|
项目 |
规格 |
|
|
性能 |
程序内存 |
内置2,000步（无需电池支持的EEPROM）、注释输入、可RUN中写入 |
|
时钟指令 |
可安装带程序传送功能的存储盒(最大2000步) |
|
|
指令 |
内置实时时钟（有时间设定指令、时间比较指令） |
|
|
运算处理速度 |
基本指令27个、步进梯形图指令2个、应用指令85种 |
|
|
高速处理 |
基本指令：0.5~0.7μs/指令，应用指令：3.7~100μs/指令 |
|
|
最大输入输出点数 |
外接DC 24V电源：24V/0.8A |
|
|
辅助继电器、定时器 |
辅助继电器：512点、定时器：64点 |
|
|
计数器 |
一般用16位增计数器：32点 高速用32位增计数、减计数器：[1相]60kHz/2点、10 kHz/4点 [2 相 ]30kHz/1点、 5kHz/1点 |
|
|
数据寄存器 |
一般用256点、变址用16点、文件用最多可设定到1500点 |
|
|
其他 |
内置通信口 |
内置通信口，RS422/RS485 |
|
对应数据通信 |
N：N网络、并联链接、计算机链接、编程口协议 |
|
输入输出规格
- 输入规格
|
项目 |
规格 |
|
|
输入点数 |
HCA1P-8X6Y |
8点 |
|
HCA1P-12X8Y |
12点 |
|
|
HCA1P-16X14Y |
16点 |
|
|
输入形式 |
NPN/PNP |
|
|
输入信号电压 |
DC 24V±10% |
|
|
输入阻抗 |
X000~X007 |
3.3kΩ |
|
X010以后 |
4.3kΩ |
|
|
输入信号电流 |
X000~X007 |
7mA /DC 24V |
|
X010以后 |
5mA /DC 24V |
|
|
ON输入灵敏度电流 |
X000~X007 |
4.5mA以上 |
|
X010以后 |
3.5mA以上 |
|
|
OFF输入灵敏度电流 |
所有输入 |
1.5mA以下 |
|
输入响应时间 |
X000～X001 |
约10μs |
|
X002~X007 |
约50μs |
|
|
X010以后 |
约10μs |
|
|
输入电路隔离 |
光耦隔离 |
|
|
输入动作显示 |
驱动时LED亮灯 |
|
- 晶体管输出规格
|
项目 |
规格 |
|
|
外部电压 |
DC5~30V |
|
|
最大负载 |
电阻负载 |
每个共集电极电阻负载的合计负载电流请不要超过下述值： 输出1点: 0.5A 输出4点: 0.8A 输出8点: 1.6A |
|
感应负载 |
12W/DC 24V |
|
|
最小负载 |
- |
|
|
开路泄漏电流 |
0.1mA以下/DC 30V |
|
|
导通电压 |
1.5V以下 |
|
- 继电器输出规格
|
项目 |
规格 |
||
|
外部电压 |
DC 30V以下 AC 240V以下（与CE、UL、cUL标准不对应时为AC 250V以下） |
||
|
最大负载 |
电阻负载 |
2A/1点 |
每个共集电极电阻负载的合计负载电流请不要超过下述值： 输出1点共集电极：2A ·输出4点共集电极：8A ·输出8点共集电极：8A |
|
感应负载 |
80VA |
- |
|
|
最小负载 |
DC 5V 2mA（参考值） |
||
|
开路泄漏电流 |
- |
||
|
响应时间 |
OFF→ON |
约10ms |
|
|
ON→OFF |
约10ms |
||
|
电路隔离 |
机械隔离 |
||
|
动作显示 |
继电器线圈通电时LED亮灯 |
||
|

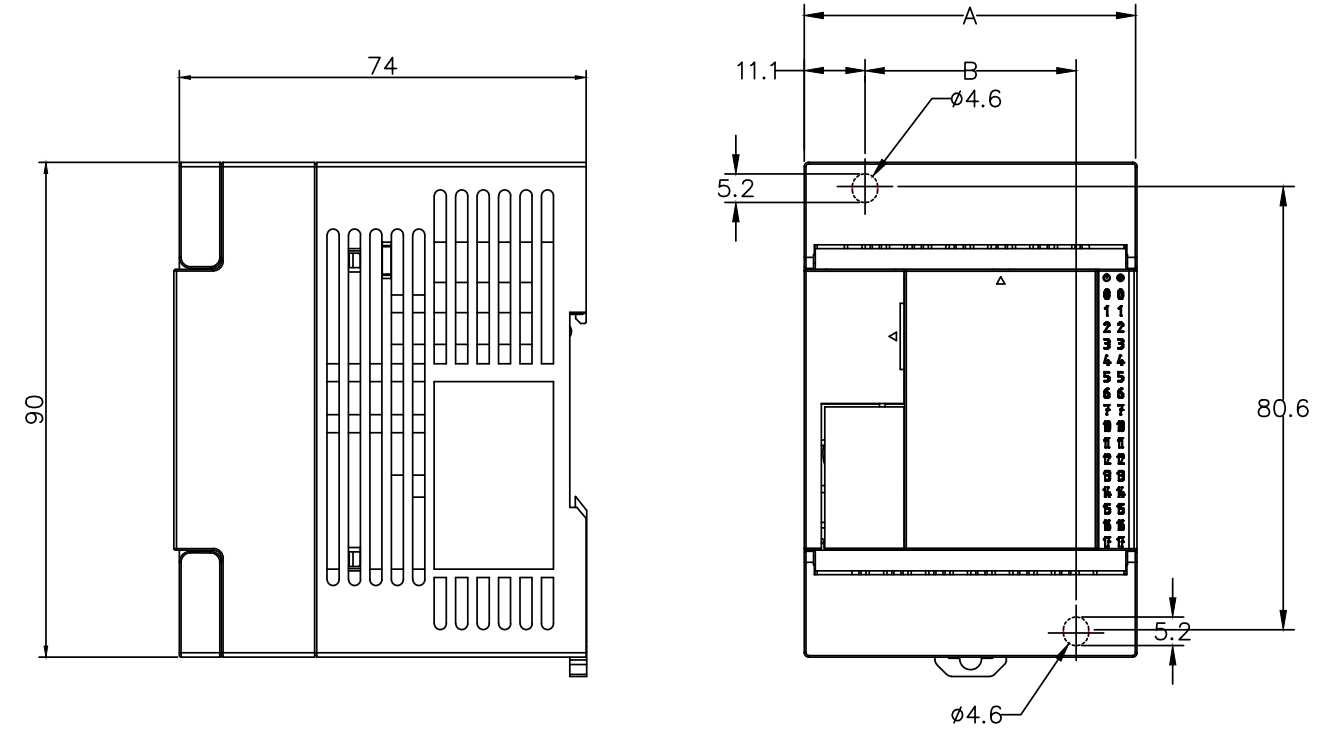

型号 |
A |
B |
|
HCA1P-8X6Y |
60.5 |
38.5 |
|
HCA1P-12X8Y |
75.5 |
53.5 |
|
HCA1P-16X14Y |
100 |
78 |
